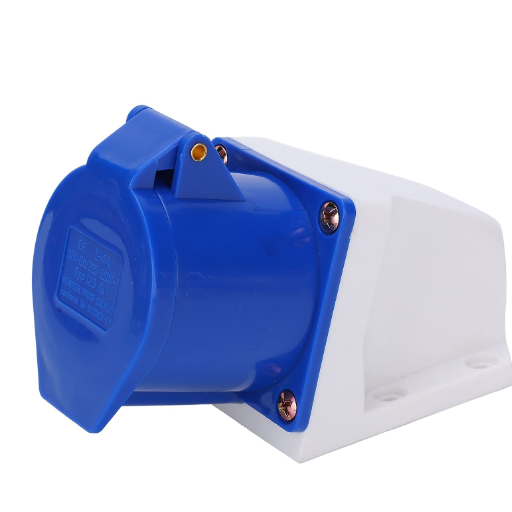

Compreendendo plugues e tomadas industriais
Tomadas e plugues industriais são conectores elétricos projetados para uso em ambientes industriais severos, capazes de suportar uma variedade de condições. Esses conectores são empregados nas indústrias de construção e manufatura, bem como na indústria do entretenimento, onde linhas de energia estáveis são essenciais para o uso das ferramentas. Esses conectores são projetados para operar em ambientes extremos e são resistentes à infiltração de poeira e água.
O que é um plugue industrial?
Quando se trata de design para distribuição de energia, um plugue industrial desempenha um papel vital devido aos seus conectores exclusivos, bem pesquisados e desenvolvidos, permitindo aplicações mesmo em áreas de alta carga. Além disso, plugues industriais são muito apreciados em diversos setores, como construção, manufatura ou outros ambientes temporários, pois são mais adequados para uso do que plugues domésticos, que podem facilmente superaquecer e queimar se usados continuamente. Eles são seguros para transportar energia elétrica com tensões e correntes elevadas. Normalmente, sistemas elétricos trifásicos suportam plugues IP sem qualquer dificuldade. Também temos algumas indústrias que dependem de seu desempenho apesar das condições ambientais, ou melhor, principalmente devido às condições adversas. Eles geralmente são feitos de materiais resistentes que apresentam aderência a temperaturas muito baixas e muito altas, bem como resistência à água, poeira e colisões, aumentando assim sua durabilidade em situações adversas. Isso inclui o reconhecimento em regulamentações globais, como a IEC 60309, para garantir que, em todos os diferentes tipos de uso, haja compatibilidade e que as necessidades de segurança sejam atendidas.
O que é um soquete industrial?
Trabalhando em indústrias, muitas vezes é preciso recorrer à montagem de componentes no departamento elétrico, pois esses componentes delicados são bastante dependentes do dispositivo. O principal desafio, no entanto, é garantir que, nessas áreas de aplicação, os conectores sejam instalados com segurança, incluindo aqueles considerados de uso geral.
Lembre-se de que não é incomum que painéis industriais, juntamente com capas de proteção, sejam construídos de forma diferente; conectar um cabo de linha central multipotência é viável. Existem fusíveis dentro da capa de proteção e dentro do disjuntor que podem não queimar imediatamente. Com a tecnologia moderna de construção de painéis, as grades de polímero podem ser uma fonte potencial de correntes de aterramento resultantes de sobretensões transitórias que atingem a terra remotamente. Embora essas sejam informações gerais disponíveis em tais cursos de engenharia, detalhes sobre a compatibilidade do afrosyl com a tecnologia são difíceis de encontrar.
Como o plugue e a tomada funcionam juntos
Quando a eletricidade precisa ser transportada entre a fonte de alimentação e um aparelho, um plugue e uma tomada facilitam uma conexão elétrica sólida. Isso ocorre pela incorporação de pinos ou pinos dentro do plugue que podem ser facilmente encaixados nos orifícios correspondentes dentro da tomada. De forma que, nas duas extremidades, isso seja feito de forma que eles sejam usados para encaixar cada componente em questão, facilitando a transmissão de eletricidade.
Atualmente, medidas essenciais foram incorporadas para melhorar o bem-estar tanto da pessoa quanto do dispositivo. Uma dessas medidas é o uso de tomadas com pinos de aterramento, que protegem contra vazamentos elétricos e também permitem que outras medidas, como designs polarizados, estejam dentro do sistema. Além disso, o posto nesta era utiliza tomadas de classificação comercial que vêm com outras medidas de segurança, como sistemas de observação que impedem que a tomada seja conectada à energia a menos que o plugue esteja no lugar. De acordo com os dados mais recentes das tendências de pesquisa do Google, sistemas de plugues e tomadas inteligentes estão sendo adotados em vários setores para diversos fins, com diferentes princípios operacionais. A importância desse aspecto decorre do fato de que a demanda do mercado por infraestrutura do segmento de trabalho industrial com energia elétrica permanece muito baixa.
Todas essas ideias representam a necessidade de plugues e tomadas, sendo parte integrante da distribuição de energia, terem controles seguros e adequados para áreas e densidades residenciais e industriais.
Tipos de Conectores Industriais
- Conectores de pino e mortos
Conectores de pinos e luvas, apesar de seus materiais de construção resistentes, são invenções projetadas para atender aplicações de alta potência, nas quais exibem uma tecnologia robusta em setores industriais.
- Conectores multipinos
No entanto, eles são mais comumente encontrados onde é necessário usar vários fios ao mesmo tempo – em elementos de máquinas e equipamentos de automação.
- Plugues e conectores modulares
Esses novos componentes vêm com um conector de energia com um recurso de parafuso, permitindo que os usuários adicionem ou instalem outros elementos do sistema.
- Conectores de alta tensão
Esses acessórios são projetados deliberadamente para acomodar alto fluxo de corrente e, como tal, são essenciais se o trabalho envolver a distribuição de energia.
- Conectores circulares
Esses conectores são conhecidos por seu design, que é redondo, o que permite que sejam utilizados em setores como transporte e eletrônicos.
- Conectores do tipo retangular
Conectores retangulares têm a vantagem de altos números de contatos e, portanto, são ideais para componentes de painel de automóveis ou dispositivos que exigem muita fiação para passar por um espaço restrito.
Diferentes configurações de plugues e soquetes industriais
As configurações de conectores e soquetes industriais variam, pois podem ter diferentes números de pinos, utilizar diferentes níveis de tensão e frequências e oferecer diferentes graus de proteção. Os tipos mais comuns de conectores incluem os de 3 pinos, 5 pinos, intertravados, de entrada para aparelhos e de caixa de distribuição.
| Formato | Pinos | Voltagem | Frequência | pós-colheita | Uso |
|---|---|---|---|---|---|
| 3-pin | 3 | 240V | 50 / 60Hz | IP44 / IP67 | Fase única |
| 5-pin | 5 | 415V | 50 / 60Hz | IP44 / IP67 | Trifásico |
| Intertravado | 3/5 | 240 / 415V | 50 / 60Hz | IP44 / IP67 | Segurança crítica |
| Caixa de distribuição | 3/5 | 240 / 415V | 50 / 60Hz | IP40 | Vários dispositivos |
Compreendendo os conectores de alimentação CA
Conectores de alimentação CA permitem a conexão da fonte de alimentação primária a dispositivos ou máquinas, proporcionando os benefícios da corrente CA em larga escala. Eles são projetados para suportar diferentes níveis de roteamento e correntes de carga, garantindo que a energia fornecida permaneça segura e eficiente. Os conectores de alimentação CA são padronizados de forma diferente em todo o mundo, incluindo regiões como a América do Norte, onde os conectores NEMA são predominantes, e aqueles que utilizam conectores IEC, encontrados em países como os da Europa. Esse design garante que os sistemas atendam aos requisitos da região e também sejam seguros.
Em resposta a pesquisas recentes, muitas pessoas têm uma pergunta razoável: "Por que existem tantos tipos de conectores de alimentação CA?". A questão da variedade de conectores de alimentação CA está principalmente associada a diferentes padrões, níveis de tensão e configurações de soquete em diferentes países, visando atender às demandas específicas de segurança e economia de energia de cada região, entre outros fatores. Embora essa variedade possa ser avassaladora, observa-se que há uma mudança crescente para a utilização de designs padronizados, como conectores IEC 60320, para maior integração, especialmente em dispositivos e países como um todo. Além disso, essa é uma tendência mundial que está tornando os conectores de alimentação mais frouxos e mais fixos na construção de sistemas.
Plugues e tomadas elétricas multifásicas
Gerenciar sistemas que envolvem múltiplas fases, normalmente trifásicas, requer múltiplos plugues e conjuntos extensos. Isso se aplica à energia usada principalmente em ambientes industriais e fabris, que dependem de maquinário pesado; portanto, a tensão deve ser mais alta, e potência constante é preferível para suas operações.
Mais significativamente, os sistemas trifásicos têm eficiência melhorada em relação aos sistemas monofásicos; eles também apresentam menos estresse, menos perdas e melhores propriedades de equilíbrio na distribuição de energia.
Lembre-se de que essa necessidade se refletiu recentemente na demanda por padronização internacional de conectores elétricos multifásicos. Por exemplo, fornecedores industriais estão cada vez mais recorrendo à norma IEC 60309, o conector industrial padrão para fins industriais, especialmente onde se espera serviço trifásico. Tais exigências são encontradas tanto em conectores de energia quanto de sinal, bem como em configurações para espaços específicos, como aplicações alimentícias e marítimas.

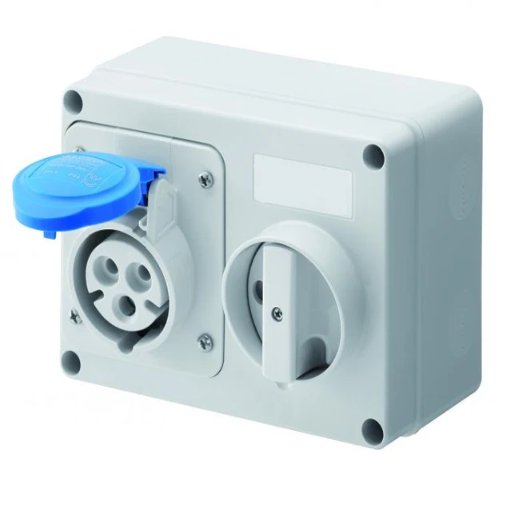

Componentes de plugues e tomadas industriais
Plugues e tomadas de nível industrial, feitos para durar e garantir a segurança da operação em condições contínuas e extremas, são peças vitais. Deixe-me listar algumas dessas peças essenciais:
- Invólucro: Pode ser feito de plástico ou metal e evita que elementos como calor e umidade afetem o plugue. A existência de um invólucro robusto é crucial, pois aumenta a segurança de uma aplicação e garante sua operação contínua em condições ambientais adversas.
- Contatos ou pinos: são componentes condutores de corrente, geralmente fabricados em latão ou material similar com boa resistência à corrosão.
- Em todos os pontos em que o cabo penetra no invólucro, o termo "entrada de cabo" implica a introdução ou passagem pela qual o cabo se conecta a partir de sua capa externa. Inclui também o alívio de tensão, que ajuda a proteger a fiação interna contra fadiga por flexão. Há sempre o risco de colisão devido à corrosão nos condutores; portanto, as paredes de fios existem para proteger contra esses perigos.
- Junta contra poeira: uma das peças dentro do soquete é uma vedação que impede a entrada de poeira, afetando assim a classificação IP, que é a classificação de proteção de entrada.
Estas são as partes básicas dos plugues e tomadas, com o terminal na tomada.
Pinos de Conectores Industriais
Pinos são componentes essenciais em conectores elétricos. Eles permitem a transmissão e a passagem de sinais elétricos ou energia entre vários componentes conectados. A maioria dos pinos é feita de materiais como ligas de cobre, por serem condutores e resistentes ao desgaste, e também estão disponíveis em diferentes formatos e para outras finalidades. Esses pinos são normalmente revestidos com materiais como ouro ou prata para reduzir o desgaste e melhorar a conectividade.
Estudos recentes indicam que o progresso no processo de fabricação levou ao surgimento de pinos de alta densidade e tipos de conectores modulares, ou sistemas de conectores modulados, que permitem a criação de mais contatos dentro do espaço limitado disponível. Essa tendência é impulsionada pela crescente demanda por dispositivos menores, mas que mantêm seu desempenho. Além disso, a especificação de soquetes e pinos com exceções conhecidas ajuda a garantir o acoplamento adequado do conector, permitindo que o sistema seja usado em aplicações industriais com altos riscos.
Considerações sobre fiação para segurança e eficiência
A principal diretriz em cabeamento para instalações comerciais é garantir ambos os aspectos da funcionalidade, obtendo um sistema de cabeamento que seja seguro e altamente eficiente. Em cabeamento de dados e voz, especialmente, é de suma importância isolar a fiação e garantir o uso de materiais de alta temperatura ou de grau de ambiente severo para proteger contra uma miríade de riscos elétricos, como curto-circuitos e incêndio. Fios etiquetados de forma organizada com etiquetas coloridas ou sem cor economizam o tempo necessário para obter uma imagem mais clara durante a detecção de falhas e manutenção, reduzindo assim os custos de manutenção. Além disso, a proteção é sempre fornecida contra qualquer interferência no equipamento causada por radiação eletromagnética. As blindagens EMC/EMI são estrategicamente posicionadas, visto que a maioria dos equipamentos é muito sensível e funciona corretamente como projetado, sem a presença de quaisquer emissões eletromagnéticas indesejadas. As normas IEC, juntamente com as práticas estabelecidas, garantem a eficiência das operações, minimizando os riscos em instalações críticas.
Recursos de segurança em plugues e tomadas industriais
Plugues e tomadas industriais incorporam diversos elementos de proteção em sua composição para evitar lesões ao usuário e aumentar a durabilidade desses acessórios em ambientes agressivos. Os principais aspectos de segurança, conforme detalhado no estudo, podem ser listados a seguir:
- Proteção de Entrada (Classificações IP): A maioria dos plugues e tomadas industriais possui classificações IP muito altas, como IP 67 e 69, projetadas para impedir a entrada de poeira, umidade e outras partículas no gabinete. Isso garante uma vida útil e operação prolongadas, mesmo em condições extremamente adversas.
- Mecanismos de intertravamento: para muitos plugues e tomadas industriais, há mecanismos de intertravamento que impedem que o plugue seja desconectado enquanto o sistema estiver energizado, minimizando assim o risco de perigos elétricos durante a operação.
- Tolerância à temperatura: Ao considerar os materiais usados para fabricar plugues e tomadas industriais de alta qualidade, o objetivo principal é protegê-los do calor, pois isso é crucial para aplicações extremas que envolvem cargas superestimadas para máquinas pesadas.
- À prova de choque: O tipo de elementos de construção, que são fabricados com materiais isolantes e/ou não condutores, é bastante eficaz em diminuir a possibilidade de um indivíduo entrar em contato com essas áreas, reduzindo assim os níveis de risco, especialmente nesse aspecto.
- Proteção por Fusíveis ou Disjuntores: Sabe-se também que alguns modelos incluem tipos específicos de fusíveis ou disjuntores para proteger as conexões, bem como a carga elétrica e os equipamentos conectados, minimizando assim danos e tempos de inatividade causados por excesso de corrente ou curto-circuitos.
Aplicações de Plugues e Tomadas Industriais
Em todas as especialidades, seja na construção civil, na indústria ou em qualquer outra área, plugues ou tomadas industriais são literalmente ferramentas indispensáveis. Eles também permitem uma conexão elétrica segura para evitar falhas de equipamentos, superaquecimento, estalos ou outros problemas elétricos semelhantes.
Também utilizados na agricultura, construção civil e outras indústrias, plugues à prova de poeira e respingos podem operar como componentes. Por exemplo, as conexões positivas e negativas explícitas de um equipamento, ou a conexão de alguns circuitos ou sensores em sistemas eletrônicos.
Considerando os critérios comumente rigorosos relacionados ao fornecimento de energia, de uma forma ou de outra, tal interação provocaria um processo de aquecimento acompanhado por um aumento na resistência. Para tanto, um novo tipo de junta é introduzido, reforçado com coloração de codificação, ou seja, covetores IP67, para evitar tais erros.
Uso de Conectores Industriais em Diversos Setores
Conectores industriais sempre estiveram em evidência no setor industrial. No entanto, com o avanço das novas tecnologias e a crescente demanda por equipamentos de distribuição de energia, o foco desses componentes mudou significativamente. Os índices de notícias mais recentes do Google comprovam a crescente tendência de busca por conectores com acabamentos à prova d'água, resistentes ao calor e à corrosão, entre outros. Além dos setores aplicados, incluem-se:
- Fabricação e automação: No mundo contemporâneo da Indústria 4.0, é evidente que os conectores industriais em fábricas inteligentes modernas desempenham um papel significativo, conectando perfeitamente dispositivos semelhantes e sensores complexos para manter processos de produção ininterruptos.
- Energia renovável: campos de energia solar, geradores eólicos e outras fontes limpas de consumo de energia também utilizam conectores especializados capazes de suportar alta tensão e resistir a condições externas adversas, incluindo luz solar, tornando a transferência de energia mais econômica.
- Saúde: Na área da saúde, conectores são necessários diretamente em equipamentos, como dispositivos de diagnóstico médico, ventiladores e, às vezes, equipamentos de suporte a ventiladores. Isso garante que, em caso de operação defeituosa, o comprometimento seja automaticamente mitigado e que os padrões de higiene sejam mantidos.
- Data Centers: O frenesi em torno da computação em nuvem trouxe à tona o papel dos conectores no aumento da eficiência de utilização de energia de servidores e dispositivos de armazenamento.
De acordo com as tendências atuais, pode-se concluir que o foco de todas as indústrias está nos novos e inovadores conectores industriais, o que visa garantir maior eficácia, segurança e durabilidade do sistema, atendendo às exigências de tempo e conservação das estruturas.
Vantagens de usar tomadas industriais e multifásicas
- Segurança Avançada: O design dos conectores de energia industriais e multifásicos incorpora recursos de segurança adicionais, incluindo gabinetes com certo grau de proteção e aterramento, eliminando assim a possibilidade de choque elétrico, curto-circuito e combustão.
- Auxílio ao Consumo: Este recurso permite que o dispositivo transmita energia de forma eficaz, especialmente em ambientes exigentes. Um conector multidestacável permite uma distribuição uniforme de energia por todo o sistema, evitando assim sobretensões profundas que podem causar danos graves a máquinas complexas.
- Para superaquecimento e danos parciais: os plugues de energia, especialmente os industriais, são à prova de colisões e flexíveis ao calor, projetados para suportar altas temperaturas, ambientes úmidos, pressões físicas e outras condições adversas, tornando-os ainda mais reparáveis em qualquer piso industrial, independentemente das condições.
- Soluções possíveis: Essas soluções são aplicáveis e estão em conformidade com vários dispositivos quando utilizados em manufatura, construções ou até mesmo engenharia de controle.
Impacto no Custo: Essas tomadas protegem a carga de distúrbios relacionados à qualidade da energia, eliminando assim os efeitos das interrupções de energia nos custos operacionais. Isso garante que as empresas possam adquirir esses equipamentos com confiança, sabendo que se trata de uma opção mais barata e econômica a longo prazo.
